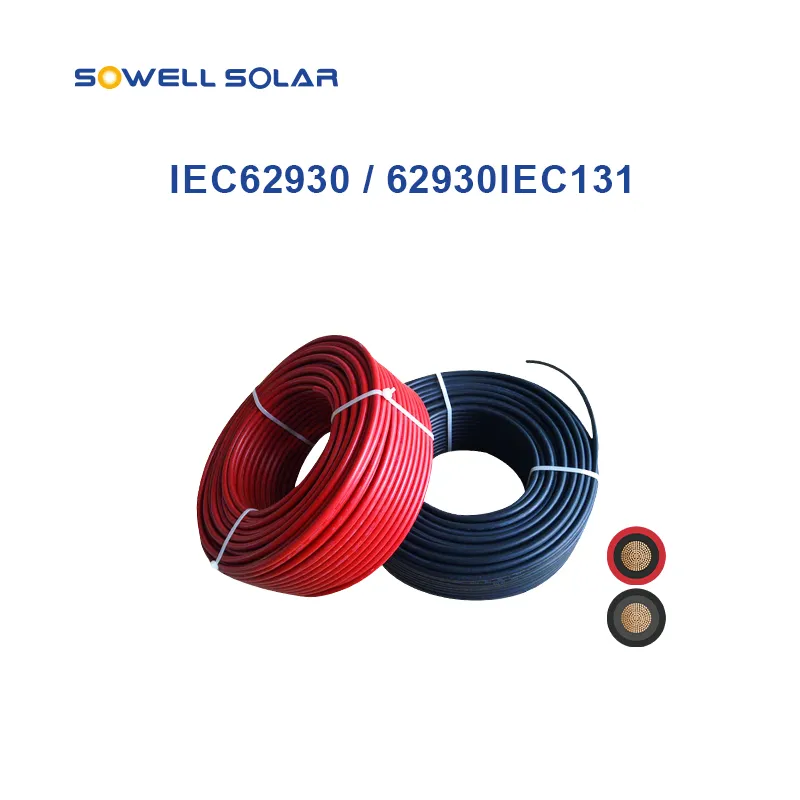

Solární kabel 62930 IEC131 je kompatibilní s většinou fotovoltaických komponent s jmenovitým napětím až 1500 V DC, včetně FV propojovacích krabic a FV konektorů, což zajišťuje bezpečný, stabilní a efektivní přenos energie v široké škále FV instalací.
62930 IEC 131
1 × ** mm²
1500 V DC
Bez halogenů · Nízká kouřivost
TYKJ
1,4 mm² solární PV kabel

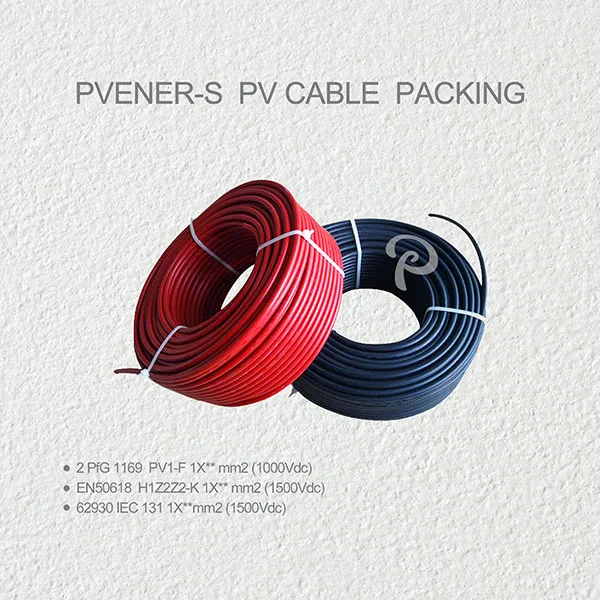

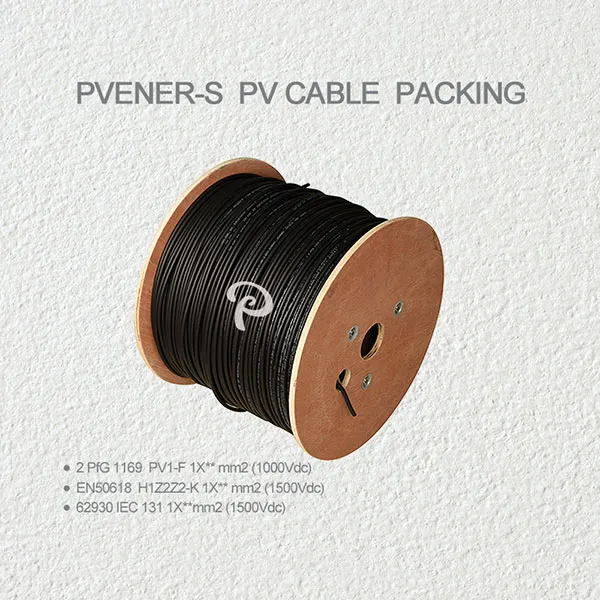

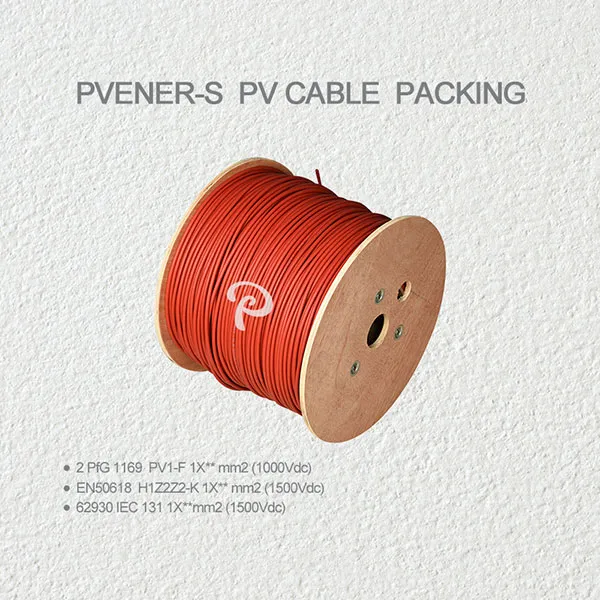

Dodává se ve 100metrových rolích se 112 rolemi na paletě nebo v 500metrových rolích s 18 rolemi na paletě.
2. Nakládání kontejneru
Standardní 20stopý kontejner pojme až 20 palet, což zajišťuje efektivní globální přepravu.
3. Flexibilní možnosti
Vlastní délky rolí, velikosti kabelů a konfigurace palet jsou k dispozici na vyžádání, aby vyhovovaly vašim požadavkům projektu.
| Položka č. | Produkt Jméno | Model | Ohodnoceno Napětí | Dirigentský kříž průřez mm 2 | Strand design Počet x Ø mm | Dirigent odpor Ω / km 20°C | Vnější Ømm | Pochva Barva |
|---|---|---|---|---|---|---|---|---|
| PV-131-15B | PV kabel | 131 | 1500V DC | 1X1,5 | 30/0,25 | 13.70 | 4,7 ± 0,1 mm | Černý |
| PV-131-15R | PV kabel | 131 | 1500V DC | 1X1,5 | 30/0,25 | 13.70 | 4,7 ± 0,1 mm | Červený |
| PV-131-25B | PV kabel | 131 | 1500V DC | 1X2,5 | 49/0,25 | 8.21 | 5,3 ± 0,1 mm | Černý |
| PV-131-25R | PV kabel | 131 | 1500V DC | 1X2,5 | 49/0,25 | 8.21 | 5,3 ± 0,1 mm | Červený |
| PV-131-40B | PV kabel | 131 | 1500V DC | 1X4,0 | 56/0,285 | 5.09 | 5,6±0,1 mm | Černý |
| PV-131-40 R | PV kabel | 131 | 1500V DC | 1X4,0 | 56/0,285 | 5.09 | 5,6±0,1 mm | Červený |
| PV-131-60B | PV kabel | 131 | 1500V DC | 1X6,0 | 84/0,285 | 3.39 | 6,1 ± 0,1 mm | Černý |
| PV-131-60 R | PV kabel | 131 | 1500V DC | 1X6,0 | 84/0,285 | 3.39 | 6,1 ± 0,1 mm | Červený |
| PV-131-100B | PV kabel | 131 | 1500V DC | 1X10 | 77/0,4 | 1.95 | 7,3 ± 0,1 mm | Černý |
| PV-131-100 R | PV kabel | 131 | 1500V DC | 1X10 | 77/0,4 | 1.95 | 7,3 ± 0,1 mm | Červený |
| PV-131-160B | PV kabel | 131 | 1500V DC | 1X16 | 126/0,4 | 1.24 | 9,3 ± 0,1 mm | Černý |
| PV-131-160 R | PV kabel | 131 | 1500V DC | 1X16 | 126/0,4 | 1.24 | 9,3 ± 0,1 mm | Červený |
| PV-131-250B | PV kabel | 131 | 1500V DC | 1X25 | 196/0,4 | 0.795 | 11,2 ± 0,1 mm | Černý |
| PV-131-250 R | PV kabel | 131 | 1500V DC | 1X25 | 196/0,4 | 0.795 | 11,2 ± 0,1 mm | Červený |
| PV-131-350B | PV kabel | 131 | 1500V DC | 1X35 | 273/0,4 | 0.565 | 12,6 ± 0,1 mm | Černý |
| PV-131-350R | PV kabel | 131 | 1500V DC | 1X35 | 273/0,5 | 0.565 | 12,6 ± 0,1 mm | Červený |
Dirigent
Ohebný pocínovaný měděný drát, v souladu s IEC 60228 Class 5, nabízí vynikající vodivost, odolnost proti korozi a trvanlivost pro dlouhodobý výkon fotovoltaického systému.
Izolace
125°C nízkokouřový, bezhalogenový nehořlavý polyolefin, který poskytuje vynikající tepelnou odolnost, elektrickou bezpečnost a ochranu životního prostředí.
Vnější plášť
Vyrobeno ze stejného 125°C nízkokouřového, bezhalogenového nehořlavého polyolefinu, který zajišťuje mechanickou pevnost, odolnost proti UV záření a spolehlivý venkovní výkon.
Speciální proces
Pokročilá technologie zesíťování elektronovým paprskem (E-beam) zlepšuje izolační stabilitu, tepelnou odolnost a celkovou životnost kabelu.
| Design kabelu | |
|---|---|
| Dirigent | Pocínované měděné dráty, podle IEC 60228, třída 5 |
| Izolace | 125 ℃ Polyolefiny zpomalující hoření bez halogenů s nízkou kouřivostí |
| Svrchní bunda | 125℃ Polyolefiny zpomalující hoření bez halogenů s nízkou kouřivostí |
| Speciální technologie | Elektronový paprsek zesíťovaný |
| Elektrické charakteristiky | |
| Jmenovité napětí U0/U | DC 1500V |
| Teplotní rozsah | -40℃ až +90℃ |
| Max. teplota na vodiči | 120 ℃ |
| Min. poloměr ohybu | 5 x průměr kabelu |
| Průmyslové standardy | IEC62930: 2017 |
| Měření odporu vodiče | IEC 60228:2004 |
| Měření izolačního odporu | IEC 60227-2:1997 |
| Test napětí na dokončeném kabelu s DC nebo AC | IEC60245-2:1994 |
| Dlouhodobá odolnost izolace proti DC | IEC62821-2:2015 |
| Odolnost vůči ozónu | IEC60881-506 |
| Odolnost vůči povětrnostním vlivům/UV | IEC62930:-Příloha E |
| Zkouška vertikálního šíření plamene na kompletním kabelu | IEC60332-1-2 |
| Rozměry a specifikace se mohou změnit bez předchozího upozornění. | |
S 10 lety zkušeností s výrobou solárního kabelu 62930 IEC 131 se specializujeme na dodávky spolehlivých, vysoce kvalitních fotovoltaických kabelů a konektorů pro projekty po celém světě.
Naše denní výrobní kapacita dosahuje 200 000 metrů solárních kabelů a 50 000 sad FV konektorů, což zajišťuje, že dokážeme efektivně plnit malé i velké zakázky.
Všechny naše produkty jsou vyráběny přísně v souladu s národními i mezinárodními normami, přičemž každá jednotka je před opuštěním továrny důkladně testována.
Získali jsme certifikace TÜV, UL a CE a všechny související testovací zprávy jsou k dispozici na vyžádání.
Neváhejte se obrátit, pokud byste chtěli získat nějaké certifikáty nebo technickou dokumentaci.
Máme 10 let zkušeností s výrobou FV kabelů a FV konektorů. Dokážeme vyrobit 200 000 metrů FV kabelů a 50 000 sad FV konektorů denně. Naše standardizovaná paleta je vhodnější pro globální prodej. Naše továrna má nejen 6 vysokorychlostních kabelových výrobních linek, ale má také elektronické ozařovací síťovací zařízení, které je klíčovým zařízením pro kontrolu kvality kabelu. Naše vyspělá technologie zaručuje výrobu vysoce kvalitních kabelů.
