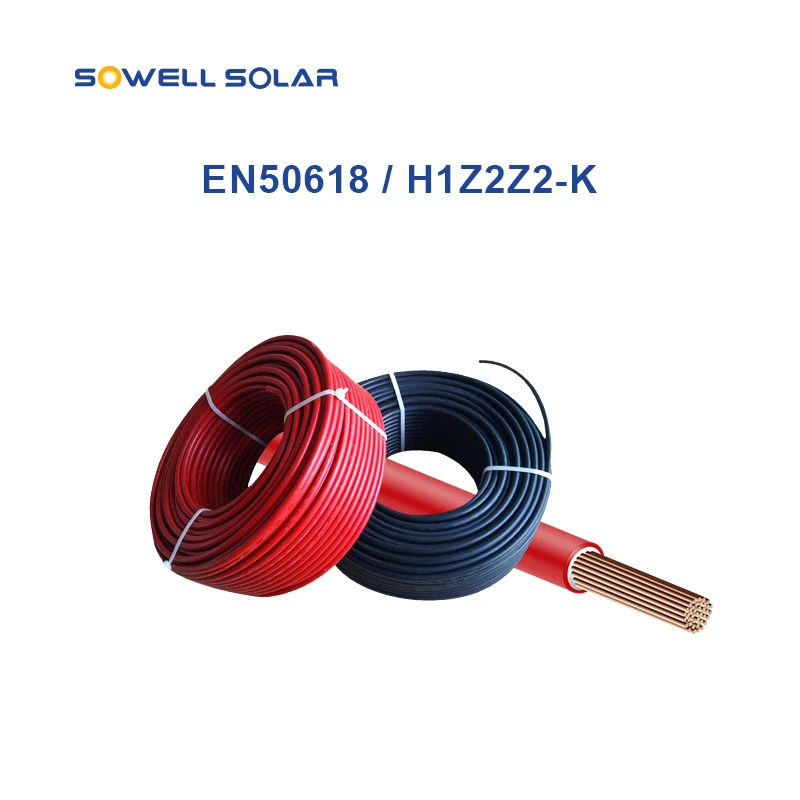

Tento bezhalogenový, zesíťovaný polyolefinový dvouvrstvý fotovoltaický (PV) kabel je speciálně navržen pro solární systémy na výrobu energie.
Fotovoltaický kabel H1Z2Z2-K - EN 50618 je plně kompatibilní s většinou fotovoltaických komponent s jmenovitým napětím až 1500 V DC, včetně PV propojovacích krabic a PV konektorů, což z něj činí ideální řešení pro rezidenční, komerční a užitkové solární instalace.
Kabel, navržený pro dlouhodobé venkovní použití, poskytuje vynikající elektrický výkon, mechanickou pevnost a odolnost vůči okolnímu prostředí a zajišťuje bezpečný a spolehlivý přenos energie po celou dobu životnosti FV systému.
PNTECH solární PV kabel
EN 50618 H1Z2Z2-K
1 × ** mm²
DC 1500 V
Neodpojujte pod zátěží
4 mm² solární PV kabel

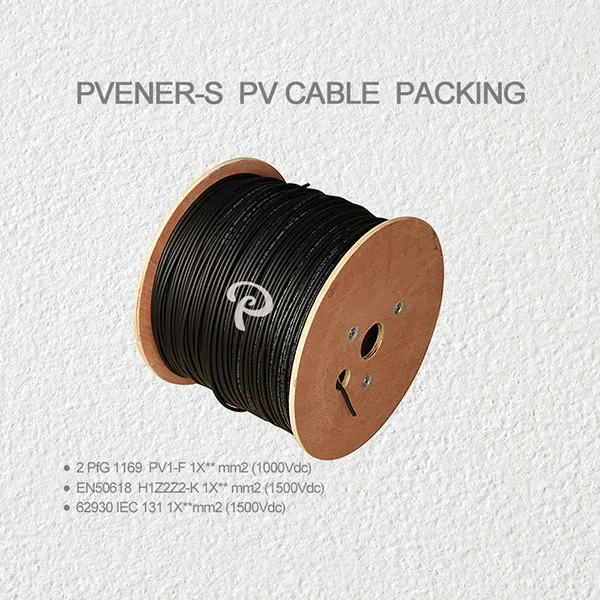

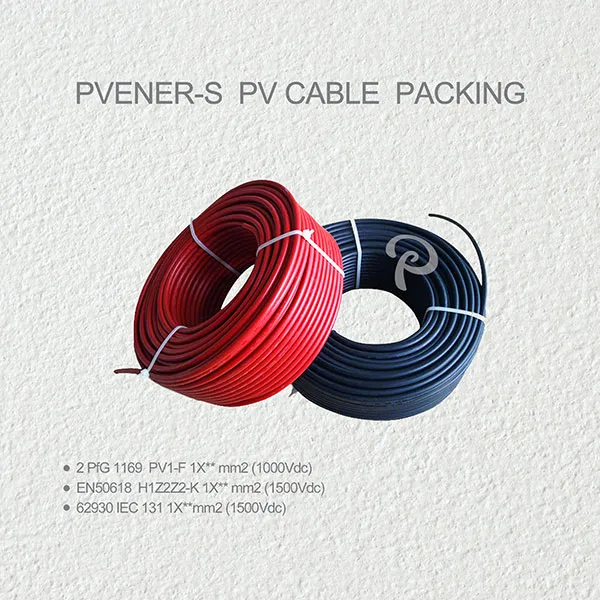

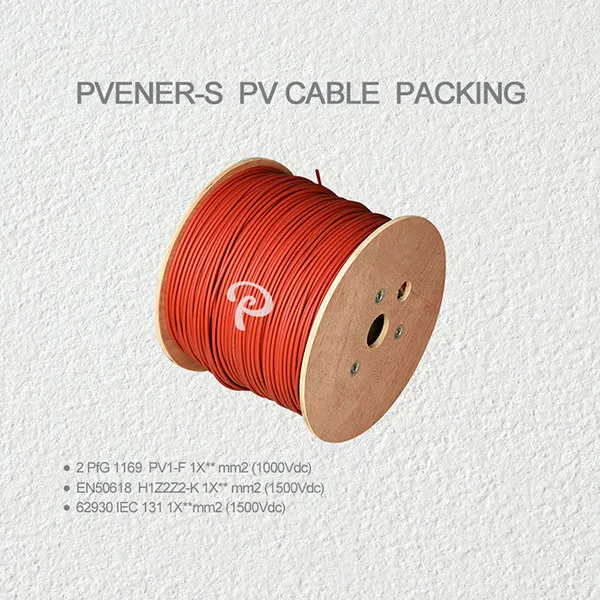

100 metrů na roli, 112 rolí na paletě
500 metrů na roli, 18 rolí na paletě
Nakládání kontejneru
Jeden 20stopý kontejner pojme 20 palet
Přizpůsobení
Jiné velikosti kabelů, délky rolí a možnosti balení jsou k dispozici na vyžádání
1.Dirigent
Pocínovaný měděný vodič, vyrobený v souladu s IEC 60228, třída 5, poskytuje vynikající flexibilitu, vodivost a odolnost proti korozi.
2. Izolace
125°C nízkokouřový, bezhalogenový polyolefin zpomalující hoření, zajišťující vysokou tepelnou stabilitu, elektrickou bezpečnost a ochranu životního prostředí.
3.Vnější plášť
125°C nízkokouřový, bezhalogenový polyolefin zpomalující hoření, který nabízí silnou odolnost vůči teplu, oděru a venkovním podmínkám prostředí.
4.Speciální proces
Technologie zesíťování elektronovým paprskem (E-beam cross-linking), která zvyšuje mechanickou pevnost, odolnost proti tepelnému stárnutí a dlouhodobou spolehlivost.
| Položka č. | Produkt Jméno |
Model | Ohodnoceno Napětí |
Dirigentský kříž průřez mm 2 |
Strand design Počet x Ø mm |
Dirigent odpor Ω / km 20°C |
Vnější Ømm | Pochva Barva |
|---|---|---|---|---|---|---|---|---|
| PV-H1-15B | PV kabel | H1Z2Z2-K | 1500V DC | 1X1,5 | 30/0,25 | 13.70 | 4,7 ± 0,1 mm | Černý |
| PV-H1-15R | PV kabel | H1Z2Z2-K | 1500V DC | 1X1,5 | 30/0,25 | 13.70 | 4,7 ± 0,1 mm | Červený |
| PV-H1-25B | PV kabel | H1Z2Z2-K | 1500V DC | 1X2,5 | 49/0,25 | 8.21 | 5,3 ± 0,1 mm | Černý |
| PV-H1-25R | PV kabel | H1Z2Z2-K | 1500V DC | 1X2,5 | 49/0,25 | 8.21 | 5,3 ± 0,1 mm | Červený |
| PV-H1-40B | PV kabel | H1Z2Z2-K | 1500V DC | 1X4,0 | 56/0,285 | 5.09 | 5,6±0,1 mm | Černý |
| PV-H1-40R | PV kabel | H1Z2Z2-K | 1500V DC | 1X4,0 | 56/0,285 | 5.09 | 5,6±0,1 mm | Červený |
| PV-H1-60B | PV kabel | H1Z2Z2-K | 1500V DC | 1X6,0 | 84/0,285 | 3.39 | 6,1 ± 0,1 mm | Černý |
| PV-H1-60R | PV kabel | H1Z2Z2-K | 1500V DC | 1X6,0 | 84/0,285 | 3.39 | 6,1 ± 0,1 mm | Červený |
| PV-H1-100B | PV kabel | H1Z2Z2-K | 1500V DC | 1X10 | 77/0,4 | 1.95 | 7,3 ± 0,1 mm | Černý |
| PV-H1-100R | PV kabel | H1Z2Z2-K | 1500V DC | 1X10 | 77/0,4 | 1.95 | 7,3 ± 0,1 mm | Červený |
| PV-H1-160B | PV kabel | H1Z2Z2-K | 1500V DC | 1X16 | 126/0,4 | 1.24 | 9,3 ± 0,1 mm | Černý |
| PV-H1-160R | PV kabel | H1Z2Z2-K | 1500V DC | 1X16 | 126/0,4 | 1.24 | 9,3 ± 0,1 mm | Červený |
| PV-H1-250B | PV kabel | H1Z2Z2-K | 1500V DC | 1X25 | 196/0,4 | 0.795 | 11,2 ± 0,1 mm | Černý |
| PV-H1-250R | PV kabel | H1Z2Z2-K | 1500V DC | 1X25 | 196/0,4 | 0.795 | 11,2 ± 0,1 mm | Červený |
| PV-H1-350B | PV kabel | H1Z2Z3-K | 1500V DC | 1X35 | 273/0,4 | 0.565 | 12,6 ± 0,1 mm | Černý |
| PV-H1-350R | PV kabel | H1Z2Z4-K | 1500V DC | 1X35 | 273/0,5 | 0.565 | 12,6 ± 0,1 mm | Červený |
| Design kabelu | |
|---|---|
| Dirigent | Pocínované měděné dráty, podle IEC 60228, třída 5 |
| Izolace | 125 ℃ Polyolefiny zpomalující hoření bez halogenů s nízkou kouřivostí |
| Svrchní bunda | 125℃ Polyolefiny zpomalující hoření bez halogenů s nízkou kouřivostí |
| Speciální technologie | Elektronový paprsek zesíťovaný |
| Elektrické charakteristiky | |
| Jmenovité napětí U0/U | AC 1000V, DC 1500V |
| Teplotní rozsah | -40℃ až +90℃ |
| Max. teplota na vodiči | 120 ℃ |
| Min. poloměr ohybu | 5 x průměr kabelu |
| Průmyslové standardy | EN 50618:2014 |
| Pevnost v tahu a tažnost | podle EN 60811-1-1 |
| Ohýbání za studena | podle EN 60811-1-4 |
| Vlastnosti tepelné odolnosti | podle EN60216-2 |
| Bez halogenů | podle 50525-1 přílohy B |
| Odolnost vůči ozónu | podle EN 50396 |
| UV odolnost | podle HD 605/A1 |
| Vlastnosti plamene | podle IEC 60332-1-2 |
| Rozměry a specifikace se mohou změnit bez předchozího upozornění. | |
Máme 10 let zkušeností s výrobou FV kabelů a FV konektorů. Dokážeme vyrobit 200 000 metrů FV kabelů a 50 000 sad FV konektorů denně. Naše standardizovaná paleta je vhodnější pro globální prodej. Naše továrna má nejen 6 vysokorychlostních kabelových výrobních linek, ale má také elektronické ozařovací síťovací zařízení, které je klíčovým zařízením pro kontrolu kvality kabelu. Naše vyspělá technologie zaručuje výrobu vysoce kvalitních kabelů.
